| 商品名： |
IC M5223AP |
| メーカー型番： |
M5223AP |
| 価格： |
209円（本体価格 190円、税 19円） |
| ポイント還元： |
1% |
| 送料： |
別途 |
| 在庫数： |
100 |
|
概 要
M5223Aは、単1電源動作が可能なデュアル演算増幅器として設
計された半導体集積回路です。
8ピン SIP, DIP, SOP, SSOPの小形パッケージに内部位相補償さ
れた高性能の演算増幅器が2回路内蔵されており、とくに入力、出
力ともに GND レベルより動作可能なので、オーディオ機器, VTR
等のモータ制御回路をはじめとして、電子機器、通信機器等の汎
用オペアンプとして広い応用が可能です。また、簡易形のコンパ
レータとしても応用できます。
特 長
●同相入力電圧範囲が広くGNDレベルの入力に対して動作可能
VI=-0.3V〜+36V
●出力電圧レベルもGND付近まで下げることが可能
●動作電源電圧範囲が広く単1電源動作が可能
VCC=3V〜36V（VCCmax）
●電圧利得が高い
GVO=100dB（標準）
●許容消費電力が大きい
Pd=500mW（8P4）
用 途
オーディオ機器等の制御回路、汎用アンプ。通信機、複写機等の
汎用アンプ。ラジコン、ゲーム、おもちゃ等の汎用アンプ。
M5223AP-202505NEW
| メーカ名 | 三菱
|
| 型 番 | M5223AP
|
| 形 状 | DIP8
|
| 規 格 | VI=-0.3V〜+36V,VCC=3V〜36V,Pd=500mW
|
| 商品説明 | デュアル単1電源オペアンプ
|
| ﾃﾞｰﾀｼ-ﾄ | DataSheet
|

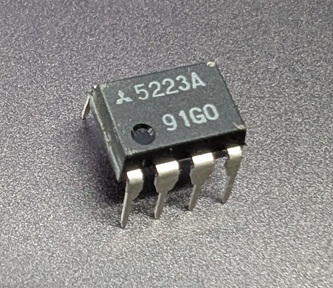

※写真はイメージです。
※在庫数量は変動しますので、目安としてご確認ください。
|
|
